產品名稱：昌暉SWP7081-1熱電偶隔離變送器--南京昌暉
瀏覽：
添加時間：2015-08-01 16:05:38
推薦度：

產品介紹：

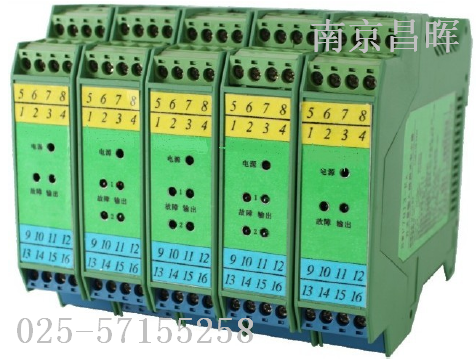

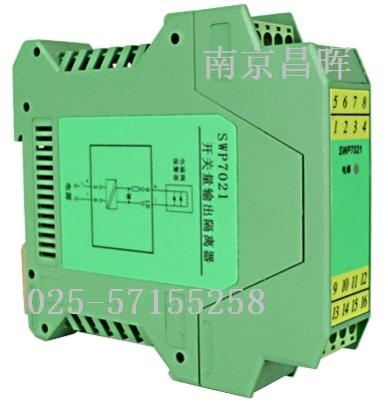

SWP7000系列信號隔離器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋系統中各種信號隔離、轉換等功能要求。

規格參數 說明
通道數 一進二出
電源 20～35VDC
功耗 ≤2.3W（24V電源，20mA輸入/輸出）
危險區信號 熱電偶
信號類型量程范圍
B 500～1820℃
S -50～1769℃
K -50～1372℃
E -50～1000℃
T -200～320℃
J -50～1200℃
WRe(3-25) 0～2300℃

熱電阻
信號類型量程范圍
CU50 -50.0～150.0℃
PT100 -199～850℃
PT100.1 -199.9～320.0℃
（用戶定貨時需指定信號類型和量程）
安全區信號 電流輸出：4～20mADC
負載電阻：≤800Ω
電壓輸出：1～5VDC
負載電阻：≥10KΩ
電源保護 電源反向保護
輸出精度 0.3%F.S
溫度漂移 0.01%F.S/℃
儀表結構 尼龍塑殼結構
重量約150g
適用現場設備二線制、三線制變送器、電流源信號

★熱電偶隔離變送器

型號規格附加碼說明
SWP7081 /□ /□ /□ 一進二出
SWP7081-1 一進一出
輸入類型 /B B(量程范圍：500～1820℃)
/S S(量程范圍：-50～1769℃)
/K K(量程范圍：-50～1372℃)
/E E(量程范圍：-50～1000℃)
/T T(量程范圍：-200～320℃)
/J J(量程范圍：-50～1200℃)
/W WRe(3-25) (量程范圍：0～2300℃)
/W6 WRe(5-26) (量程范圍：0～2300℃)
通道1輸出類型 /I 通道1：4～20mA輸出
/V 通道1：1～5 V 輸出
通道2輸出類型 /I 通道2：4～20mA輸出
/V 通道2：1～5 V 輸出

★熱電阻隔離變送器

型號規格附加碼說明
SWP7083 /□ /□ /□ 一進二出
SWP7083-1 一進一出
輸入類型 /CU50 Cu50(量程范圍：-50～150℃)
/Pt100 Pt100(量程范圍：-199～850℃)
/Pt100.1 Pt100.1(量程范圍：-199.9～320.0℃)
通道1輸出類型 /I 通道1：4～20mA輸出
/V 通道1：1～5 V 輸出
通道2輸出類型 /I 通道2：4～20mA輸出
/V 通道2：1～5 V 輸出
