SWP-LCD-NLQ智能熱量積算記錄儀

產品名稱：SWP-LCD-NLQ智能熱量積算記錄儀
產品編號：Pro2010126184046
產品型號：SWP-LCD-NLQ系列
更新時間：2010.01.26
企業單位：昌暉
更多產品圖片：

產品詳細介紹：

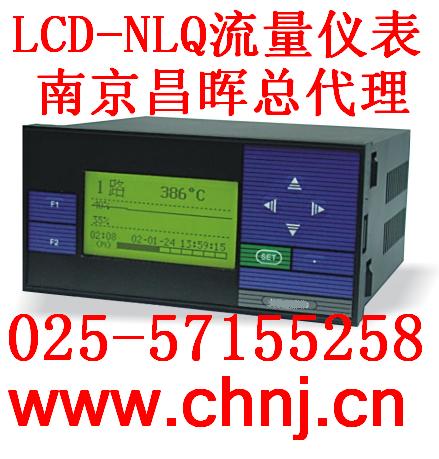

SWP-LCD-NLQ智能化防盜型熱量積算記錄儀

　　SWP-LCD-NLQ熱量積算無紙記錄儀集流量/ 熱量積算與記錄于一體，是一種智能化的多功能二次儀表，適合對熱水的熱量進行過程監測，總量累積。

　　一、儀表特點：

　　1、豐富的熱量積算軟件。

　　2、強化管理的防盜及防掉電記錄功能。

" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

　　3、可接3路被測信號，滿足溫度補償、壓力定值補償、溫壓全補償的積算要求。

" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）

型號

SWP-LCD-NLQ系列

接線圖

儀表

外形

　" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重量:400g

　" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

儀表

外形

　" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重量:400g

三、SWP-LCD-LQ儀表型譜表

型號

代　　　　碼

說　　　明

SWP -LCD-N

□□□□ □□-□ □- □ □ □- □ □　□-□□-□- □

新一代大屏幕帶背光液晶顯示儀表

儀表功能

不記錄

LQR

記錄　

外形尺寸

160×80mm（橫）80×160mm（豎）

補償信號

單路熱量表

通訊方式

□

參見"通訊方式"

變送輸出

□

參見"輸出方式"

流量輸入類型

□

參見"輸入類型"

入口輸入類型

□

參見"輸入類型"

出口輸入類型

□

參見"輸入類型"

第一報警方式

□

參見"報警方式"

第二報警方式

□

參見"報警方式"

第三報警方式

□

參見"報警方式"

饋電輸出

DC24V饋電輸出

2路DC24V饋電輸出

供電方式

DC24V供電

AC220V供電

外形特征

豎式顯示儀表

橫式顯示儀表

★ 輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
A	4 ～ 20 mA	-1999～99999 d	S	S	0 ～1600 ℃
B	0 ～ 10 mA	-1999～99999 d	T	T	-200～400 ℃
C	1 ～ 5 V	-1999～99999 d	U	J	0 ～1200 ℃
D	0 ～ 5 V	-1999～99999 d	V	CU50	-50.0～150.0 ℃
M	0 ～ 20 mA	-1999～99999 d	W	PT100.1	-99.9～199.9℃
H	4～20 mA開方	-1999～99999 d	G	PT100	-200～650 ℃
I	0～10mA開方	-1999～99999 d	O	脈沖－集電極開路	0～5KHz
J	1～ 5 V開方	-1999～99999 d	E	E	0～1000 ℃
Q	0 ～ 20 mA開方	-1999～99999 d	K	K	0～1300 ℃
F	脈沖	0～5KHz	R	用戶特定	-1999～99999 d
L	B	400～1800 ℃	N	無補償輸入
