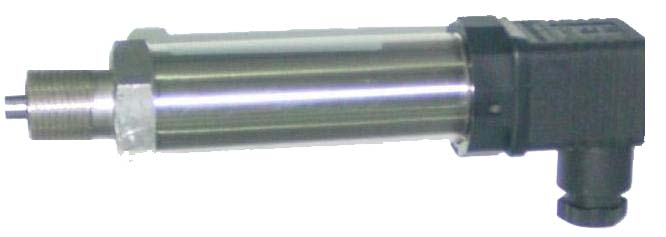

SWP-T21X系列小型化壓力變送器
| 產品名稱：SWP-T21X系列小型化壓力變送器 產品編號：Pro2009217134529 產品型號：SWP-T21X 更新時間：2009.02.17 企業單位：昌暉 |
|
產品詳細介紹：
SWP-T21X系列小型化壓力變送器采用具有******xj****水平的進口陶瓷壓阻傳感器或擴散硅傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。采用無中介液的干式壓力測量技術，充分發揮了陶瓷傳感器的技術優勢，使SWP-T21X系列壓力變送器具有優異的技術性能。穩定性高，并具有很高的測量精度。 SWP-T21X系列小型化壓力變送器具有多種型號，多種量程，多種過程連接形式及材料。可廣泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域，可適應工業測量的各種場合及介質，是傳統壓力表及傳統壓力變送器的理想升級換代產品，是工業自動化領域理想的壓力測量儀表。 主要特點 ◆穩定性高 每年優于0.1％滿量程。 ◆溫度偏移小 由于取消了測量元件中的中介液，因而傳感器不僅獲得了很高的 測量精度，且受溫度的影響小。 ◆可靠性好 采用大規模IC，電路可靠性好，抗干擾性能強。 ◆適用性廣 產品具有多種型號，多種過程連接形式，多種制作材料，可適應工業測量中的各種介質。 ◆安裝維護簡便 產品結構合理，體積小,重量輕，可直接任意位置安裝。 工作原理 儀表通過溫度傳感器把溫度信號變?yōu)殡娦盘枺儆汕爸梅糯笃靼汛穗娦盘柗糯鬄V波，送往CPU的A/D 轉換模塊進行模擬量到數字量的變換。***后由CPU進行數據處理并顯示及PWM輸出。原理框圖如下：
被測介質的壓力直接作用于傳感器的陶瓷膜片上，使膜片產生與介質壓力成正比的微小位移，正常工作狀態下，膜片***大位移不大于0.025毫米，電子線路檢測這一位移量后，即把這一位移量轉換成對應于這一壓力的標準工業測量信號。超壓時膜片直接貼到堅固的陶瓷基體上，由于膜片與基體的間隙只有0.1毫米，因此過壓時膜片的***大位移只能是0.1毫米，所以從結構上保證了膜片不會產生過大變形，該傳感器具有很好的穩定性和高可靠性。 技術參數 ◆準確度等級 0.5級 ◆回 差 0.1%FS ◆溫度影響 ±0.1%/10℃ ◆工作電壓 DC 13V～30V ◆年穩定性 ±0.2% ◆信號輸出 4～20mA ◆允許過壓 量程150% ◆外型尺寸 120×60×100 max ◆***大壓力 量程200% ◆允許溫度 介質 -20～70℃ 環境 -20～80℃ 帶GDM接插件壓力變送器外形圖及尺寸" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />
GMD接插件接線端子圖
１、 供電電源正 ２、 供電電源負 ３、 ＮＣ Ｂ、屏蔽線和地線
注意事項 將GMD接插件的固定螺絲下，撥下接插件便看見圖２，但須***用攝子將螺絲孔內小塑料卡簧向中間撬一下，才能拆開接插件，看見接線端子。
接線方式
零點及量程調整
GMD接插件和不銹鋼連接件之間是用螺紋連接的，反時針旋下GMD插件，內部有2個多圈電位器。 型號內容
|
型 號
|
代 碼
|
說 明
|
|||||||
|
SWP-
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
T21X基本型 |
|
變送器類型
|
T21X | 基本型 | |||||||
|
過程連接方式和材料
|
R
|
外螺紋G1/2（不銹鋼 1Gr18Ni9Ti） | |||||||
|
G
|
外螺紋M20×1.5（不銹鋼 1Gr18Ni9Ti） | ||||||||
|
密封件材料
|
3F
|
聚四氟乙烯 | |||||||
|
信號輸出方式
|
2
|
4-20mA二線 | |||||||
|
外殼類型
|
A
|
不銹鋼無現場指示，防護等級IP65 | |||||||
|
精度等級
|
2
|
0.2 | |||||||
|
5
|
0.5 | ||||||||
|
9
|
特殊要求 | ||||||||
|
測量范圍
|
見標準量程表 | ||||||||
|
Y
|
非標準量程 | ||||||||
|
傳感器類型
|
R
|
陶瓷壓阻 | |||||||
標準量程表
|
測量范圍
|
代號
|
量程調節范圍
|
|
0-4kPa
|
D1
|
0.7-7kPa
|
|
0-6kPa
|
D2
|
0.7-7kPa
|
|
0-10kPa
|
D3
|
1.0-10kPa
|
|
0-16kPa
|
D4
|
10.0-20kPa
|
|
0-20kPa
|
D5
|
10.0-20kPa
|
|
0-25kPa
|
D6
|
12.0-30kPa
|
|
0-40kPa
|
D7
|
12.0-40kPa
|
|
0-60kPa
|
D8
|
20.0-60kPa
|
|
|
|
|
|
0-100kPa
|
E1
|
30.0-100kPa
|
|
0-160kPa
|
E2
|
60.0-200kPa
|
|
0-200kPa
|
E3
|
60.0-200kPa
|
|
0-250kPa
|
E4
|
120.0-400kPa
|
|
0-400kPa
|
E5
|
120.0-400kPa
|
|
|
|
|
|
0-0.6MPa
|
F1
|
0.2-0.6MPa
|
|
0-1.0MPa
|
F2
|
0.3-1.0MPa
|
|
0-1.6MPa
|
F3
|
0.6-2.0MPa
|
|
0-2.0MPa
|
F4
|
0.6-2.0MPa
|
|
0-2.5MPa
|
F5
|
1.2-4.0MPa
|
|
0-4.0MPa
|
F6
|
1.2-4.0MPa
|
|
0-6.0MPa
|
F7
|
2.0-6.9MPa
|
|
|
|
|
|
0-10MPa
|
H1
|
3.0-10MPa
|
|
0-20MPa
|
H2
|
6.0-20MPa
|
|
-2-2kPa
|
C1
|
2.0-7.0kPa
|
|
5-5kPa
|
C2
|
5.0-20kPa
|
|
-10-10kPa
|
C3
|
2.0-20kPa
|
|
-20-20kPa
|
C4
|
-8.0-20kPa
|
|
-50-50kPa
|
C5
|
10.0-100kPa
|
|
|
|
|
|
-100-0kPa
|
B1
|
-40-100kPa
|
|
-100-100kPa
|
B2
|
-40-100kPa
|
|
-100-300kPa
|
B3
|
50-400kPa
|
|
-100-900kPa
|
B4
|
240-1000kPa
|
