SWP－TLC系列纜式靜壓液位變送器
| 產品名稱：SWP－TLC系列纜式靜壓液位變送器 產品編號：Pro2008579833 產品型號： 更新時間：2008.05.07 企業單位： |
|
產品詳細介紹：
技術數據

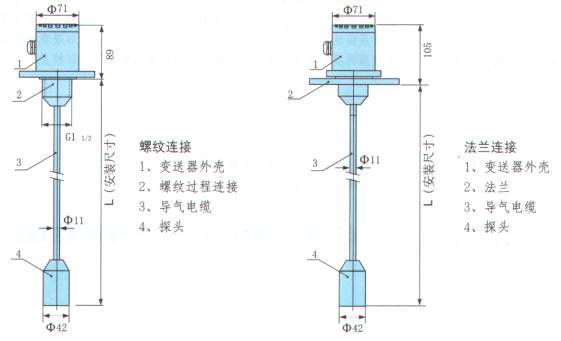

工作電壓 12.5～30 VDC輸出信號 4～20mA二線 0～20mA三線測量范圍 0～100m（***大）精度 0.2、0.5、1.0穩定性 優于0.1%/年允許溫度 介質-20℃-60℃環境 -20℃-70℃貯存 -40℃-80℃傳感器材料 外殼 不銹鋼1Gr18Ni9Ti 膜片 96%氧化鋁 密封 氟橡膠、聚四氟乙烯導氣電纜材料 聚氯乙烯與丁腈橡膠復合物過程連接方式 外螺紋G11/2 法蘭 外形尺寸
安裝 纜式靜壓液位變送器有G11/2螺紋及法蘭兩種標準的安裝方式 螺紋安裝 對于直接使用G11/2螺紋安裝的變送器，供貨時提供一個G11/2圓螺母，一般安裝可有兩種方式。 1、安裝位置已有G11/2螺紋。直接把液位變送器旋入即可，附帶的圓螺母可以不用，也可以旋上用以防松。 2、安裝位置無G11/2螺紋。可利用現有的Φ50～Φ60的光孔，或安裝帶有Φ50～Φ60孔的支架，裝上液位變送器，并旋上圓螺母固定。 法蘭安裝 標準供貨時法蘭的安裝尺寸符合DN50 GB9119.6-88如果安裝位置已有其它的法蘭安裝孔，訂貨時請注明法蘭尺寸或對應的規格及標準號，以便滿足安裝要求。 配重 當被測介質不穩定時，探頭容易產生位移，從而影響測量精度。這時應將探頭固定。如果現場不具備固定探頭的條件，可選用配重，使探頭重量增加從而起到穩定探頭的作用。
如需選用配重，請在訂貨時說明。 調試 纜式靜壓液位變送器，出廠時零點及滿量程都已標定。
需說明的是，滿度的標定是按用戶提供的被側介質的比重，經計算進行的干標定。由于標定條件與使用條件很難完全一致，因此滿度指示可能會有不同程度的出入，因此在靜壓液位變送器安裝后應對滿度進行校正。校正時使介質液位達***大值，把變送器輸出值校正到20.000mA，如果現場條件不允許介質液面達到***大值，則可根據液面的實際數值，用下式計算出對應的電流輸出值加以校正：
其中：In 液位在n點時變送器應當輸出的電流值（單位mA）
hn n點液位高度（單位m）
hmax 被測介質***大液位高度（即滿量程，單位m）
為提高校正精度，校正時請參考變送器出廠時的標定記錄，適當加以修正。 纜式靜壓液位變送器型號內容
|
型 號
|
代 碼
|
說 明
|
|||||||||
|
SWP-TLC
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
|
|
變送器類型
|
G
|
標準型 | |||||||||
|
D
|
隔爆型 | ||||||||||
|
I
|
本安型 | ||||||||||
|
過程連接材料
|
3
|
不銹鋼1Gr18Ni9Ti | |||||||||
|
5
|
不銹鋼316L | ||||||||||
|
9
|
特別約定 | ||||||||||
|
過程連接方式
|
T
|
外螺紋G11/2 | |||||||||
|
F
|
法蘭 | ||||||||||
|
Y
|
特別約定 | ||||||||||
|
導氣電纜材料
|
5
|
丁腈橡膠與聚氯乙烯復合物 | |||||||||
|
9
|
特別約定 | ||||||||||
|
傳感器密封件材料
|
1F
|
氟橡膠 | |||||||||
|
2F
|
丁腈橡膠 | ||||||||||
|
3F
|
聚四氟乙烯 | ||||||||||
|
9F
|
特別約定 | ||||||||||
|
信號輸出方式
|
2
|
4-20mA二線 | |||||||||
|
3
|
0-20mA三線 | ||||||||||
|
9
|
特別約定 | ||||||||||
|
精度等級
|
2
|
0.2 | |||||||||
|
5
|
0.5 | ||||||||||
|
6
|
1.0 | ||||||||||
|
9
|
特殊要求 | ||||||||||
|
配重
|
H
|
無配重 | |||||||||
|
Z
|
標準配重 | ||||||||||
|
Y
|
特別約定 | ||||||||||
|
安裝尺寸
|
單位m | ||||||||||
|
量程代號
|
見標準量程表 | ||||||||||
