產品介紹：
DY2000智能雙輸入變送控制數字/光柱顯示儀表
一、主要特點：
1. 實現A、B兩路不同傳感器信號輸入。
2. 具有單輸入儀表的所有特點。
 |
 |
二、DY2000智能雙路輸入變送控制儀表型譜
| 型 譜 |
說 明 |
||||||||||||
| DY |
大延牌智能型儀表 |
||||||||||||
|
|
2 |
SMT+開關電源(AC:85V-265V 50/60Hz) |
|||||||||||
|
|
1 |
寬×高×深：(160×80×115) mm |
|||||||||||
| 2 |
(80×160×115) mm |
||||||||||||
| 6 |
(96×48×112) mm |
||||||||||||
| 7 |
(72×72×100) mm ＊ |
||||||||||||
| 8 |
(48×96×112) mm |
||||||||||||
| 9 |
(96×96×112) mm |
||||||||||||
|
|
E |
(A、B)雙路信號輸入 |
|||||||||||
| GE |
(A、B)雙路信號輸入+雙光柱 ＊ |
||||||||||||
| |
00 |
A路無輸出 |
B路無輸出 |
||||||||||
| 11 |
A路：上限報警（O1）+報警（O2） |
B路：報警（O3）+下限報警（O4） |
|||||||||||
| 12 |
A路：上限報警（O1）+報警（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
|||||||||||
| 13 |
A路：上限報警（O1）+報警（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
|||||||||||
| 22 |
A路：（4～20）mA變送（O1）+報警（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
|||||||||||
| 23 |
A路：（4～20）mA變送（O1）+報警（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
|||||||||||
| 32 |
A路：（1～5）V變送（O1）+報警（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
|||||||||||
| 33 |
A路：（1～5）V變送（O1）+報警（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
|||||||||||
| 41 |
通訊（O1）A路：報警（O2） |
B路：報警（O3）+下限報警（O4） |
|||||||||||
| 42 |
通訊（O1）A路：報警（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
|||||||||||
| 43 |
通訊（O1）A路：報警（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
|||||||||||
| 52 |
通訊（O1）A路：（4～20）mA變送（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
|||||||||||
| 63 |
通訊（O1）A路：（1～5）V變送（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
|||||||||||
| 99 |
用戶特殊要求的輸出 |
||||||||||||
| □ |
□ |
輸入信號選擇見附表 |
|||||||||||
|
|
缺省為220VAC供電 |
||||||||||||
| D |
24VDC供電 |
||||||||||||
|
|
|
缺省為無附加24VDC饋電電源輸出 |
|||||||||||
| P |
附加24VDC饋電電源輸出 |
||||||||||||
| |
缺省為不帶串行通訊接口 |
||||||||||||
| 2 |
RS232串行通訊接口 |
||||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
||||||||||||
| M |
Modbus協議 |
||||||||||||
＊ (72×72×100)mm規格，訂貨時請向廠家咨詢。
＊ A路報警（O2），B路報警（O3）用戶可自行組態為上限報警或下限報警。
＊ 雙路輸入帶光柱的儀表僅有兩種外型尺寸：(160×80×115)mm (80×160×115)mm
＊ 特殊要求請與廠家聯系
附表：輸入信號編碼
三、DY2000智能雙路輸入變送控制儀表接線圖
1. 輸入接線圖
A路：標準信號輸入 A路：熱電偶或熱電阻輸入
B路：標準信號、熱電偶或熱電阻輸入 B路：熱電偶或熱電阻輸入

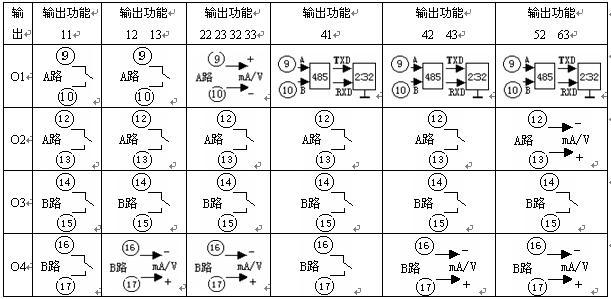

2、輸出接線圖
|
電偶 |
電阻 |
毫伏 |
遠傳壓力 |
電流 |
電壓 |
其它 |
|||
| 電偶 |
11 |
12 |
13 |
14 |
16 |
18 |
19 |
|||
| 電阻 |
22 |
23 |
24 |
26 |
28 |
29 |
||||
| 毫伏 |
31 |
32 |
33 |
34 |
36 |
38 |
39 |
|||
| 遠傳壓力 |
42 |
43 |
44 |
46 |
48 |
49 |
||||
| 電壓 |
86 |
88 |
89 |
|||||||
| 電流 |
66 |
68 |
69 |
|||||||
| 其它 |
91 |
92 |
93 |
94 |
96 |
98 |
99 |
