- 產品名稱：DY2000（WL）液晶顯示熱水熱量積算儀表
- 瀏覽：
- 添加時間：2015-05-30 17:09:54
- 推薦度：
產品介紹：

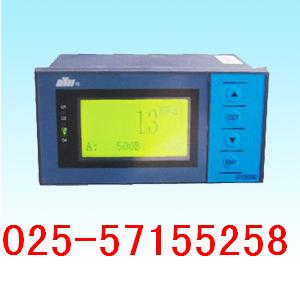

DY2000液晶顯示熱水熱量積算儀表
一、主要特點
1. 秉承DY2000儀表的優良性能。
2. 采用圖形液晶顯示技術，豐富的顯示功能：同時顯示進水溫度、出水溫度、熱量瞬時值、熱量累積值、流量瞬時值、流量累積值及當前系統時間。
3. 具有***近16次上電、掉電時刻查詢功能，良好的防盜竊功能。
4. 具有熱量、流量累積值報表查詢功能，長度為8年+12月+31天+24小時。
5. 具有繼電器報警時刻查詢功能，兩路報警分別***多21個報警時間點。
6. 溫度傳感器斷線時，自動轉入預置的溫差計算。

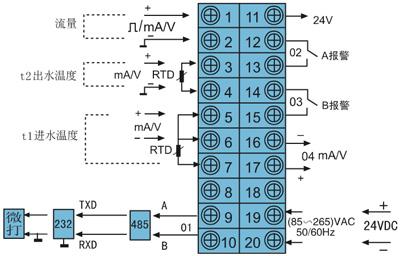

二、DY2000液晶顯示熱水熱量積算儀表接線圖
三、DY2000液晶顯示熱水熱量積算儀表系列型譜
| 型 譜 |
說 明 |
||||||||||||||
| DY |
大延牌智能型儀表 |
||||||||||||||
|
|
2 |
SMT+開關電源(AC：85V～265V 50/60Hz) |
|||||||||||||
|
|
1 |
寬×高×深：(160×80×115) mm |
|||||||||||||
| 2 |
(80×160×115) mm |
||||||||||||||
| 9 |
(96×96×112) mm |
||||||||||||||
|
|
WL |
液晶顯示熱水熱量積算儀 |
|
||||||||||||
|
|
缺省為******背光 |
|
|||||||||||||
| B |
藍色背光 |
|
|||||||||||||
|
|
0 |
無輸出 |
|
||||||||||||
| 1 |
報警（O2）+報警（O3） |
|
|||||||||||||
| 2 |
報警（O2）+報警（O3）+（4～20）mA變送輸出（O4） |
|
|||||||||||||
| 3 |
報警（O2）+報警（O3）+（1～5）V變送輸出（O4） |
|
|||||||||||||
| 4 |
通訊/打印（O1） |
|
|||||||||||||
| 5 |
通訊/打印（O1）+報警（O2）+報警（O3） |
|
|||||||||||||
| 6 |
通訊/打印（O1）+報警（O2）+報警（O2）+（4～20）mA變送輸出（O4） |
|
|||||||||||||
| 7 |
通訊/打印（O1）+報警（O2）+報警（O2）+（1～5）V變送輸出（O4） |
|
|||||||||||||
| 9 |
用戶特殊要求的輸出 |
|
|||||||||||||
| 0 |
適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V） |
|
|||||||||||||
| 1 |
適配NPN、PNP、三極管脈沖輸出傳感器 |
|
|||||||||||||
| 2 |
適配無源觸點脈沖輸出傳感器 |
|
|||||||||||||
| 6 |
流量信號機（4～20）mA輸入 |
|
|||||||||||||
| 8 |
流量信號（1～5）V輸入 |
|
|||||||||||||
| 9 |
用戶特殊要求的分度號 |
|
|||||||||||||
|
|
2 |
Pt100熱電阻輸入 |
|
||||||||||||
| 6 |
溫度信號（4～20）mA輸入 |
|
|||||||||||||
| 8 |
溫度信號（1～5）V輸入 |
|
|||||||||||||
| 9 |
用戶特殊要求的輸入 |
|
|||||||||||||
| 缺省為AC220V供電 |
|
||||||||||||||
| D |
DC24V供電 |
|
|||||||||||||
|
|
|
缺省為無附加DC24V饋電電源輸出 |
|
||||||||||||
| P |
附加DC24V饋電電源輸出 |
|
|||||||||||||
| |
缺省為無以下功能 |
|
|||||||||||||
| 1 |
微型打印機通訊接口 |
|
|||||||||||||
| 2 |
RS232串行通訊接口 |
|
|||||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
|
|||||||||||||
| M |
Modbus協議 |
|
|||||||||||||
|
|
|||||||||||||||
＊ 若進出水的溫度傳感器采用Pt100熱電阻，則兩支傳感器的引線電阻須***相同
＊ 報警（02）和報警（03）用戶可自行組態為上限報警或下限報警
