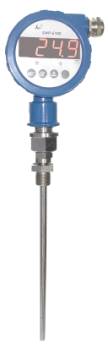

SWP-ET100現場溫度變送控制器

產品名稱：SWP-ET100現場溫度變送控制器
產品編號：Pro2009217135336
產品型號：SWP-ET100
更新時間：2009.02.17
企業單位：昌暉

產品詳細介紹：

SWP-ET100溫度現場變送控制器是本公司推出新一代xj****的現場變送單元。采用鋁合金外殼進口的高精度鉑電阻傳感器或熱電阻傳感器，抗腐蝕，抗過載，穩定性好，精度高，集測量顯示變送，控制，通訊為一體?？蓱?yīng)用于石油，化工、冶金等部門各種腐蝕和非腐蝕性液體和氣體測量與控制。

儀表技術指標：

　　測量范圍　　　　　 -200℃～600℃

　　精　度　　　　　　　0.5%或0.2%

　　防爆類型　　　　　　普通型（非防爆）

　　　　　　　　　　　　隔爆型（dIIBT4）

　　外形尺寸　　　　　　LED顯示：LED顯示：Φ100×60

　　顯示　　　　　　　　 4位LED顯示

　　輸出特性　　　　　　帶上下限控制或報警輸出

　　　　　　　　　　　　繼電器接點容量3A/250VAC

　　　　　　　　　　　　SSR可控硅觸發信號0.5A/400V

　　　　　　　　　　　　SCR固態繼電器觸發信號300Ma/6V

　　使用環境　　　　　　相對濕度≤90%，溫度-10～50℃

　　介質溫度　　　　　　-20 ～ +70℃

　　防護等級　　　　　　IP65

　　連接方式　　　　　　M20×15mm或根據用戶要求

　　供電方式　　　　　 AC220V或DC24V

　　通訊功能　　　　　　RS485或RS232通訊方式（波特率　1200～9600pbs）

工作原理

　　儀表通過溫度傳感器把溫度信號變?yōu)殡娦盘?hào)，再由前置放大器把此電信號放大濾波，送往CPU的A/D 轉換模塊進行模擬量到數字量的變換。***后由CPU進行數據處理并顯示及PWM輸出。原理框圖如下：

" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />　　　　　　　　　　　　　　

接線方式　　　　　　　　　　　　　　　　　　　　　　　外形結構圖

　　" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />　　　　" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

型號命名

型　　　　號	代　　　　　　　　　碼									說　　　　　　　　明
SWP－ET100－	□	□	□	□	□	□	□	□	□	現場溫度顯示控制表
通訊	0									無通訊
	2									RS-232
	8									RS-485
輸出方式	00									無輸出
	01									繼電器
	02									4～20mA
	03									0～10mA
	04									1～5V
	05									0～5V
	06									SCR輸出（SCR：可控硅觸點信號輸出）
	07									SSR輸出（SSR：固態繼電器觸發信號輸出）
	08									特殊規格
	09									SOT輸出（SOT：內置固態繼電器3A/250V）
過程連接方式和材料	R									外螺紋G1/2（不銹鋼　1Gr18Ni9Ti）
過程連接方式和材料	G									外螺紋M20×1.5（不銹鋼　1Gr18Ni9Ti）
外殼類型	A									鋁外殼無現場指示，防護等級IP65
輸入類型、測量范圍										輸入類型	測量范圍
	01									K	0 ～600 ℃
	02									E	0 ～600 ℃
	03									T	-200～400 ℃
	04									J	0 ～1200 ℃
	05									Pt100.1	-199.9～199.9℃
	06									Cu50	-50.0～150.0 ℃
	07									Cu100	-50.0～150.0 ℃
第一報警方式	N									無報警（可省略）
	H									上限控制/報警
	L									下限控制/報警
第二報警方式	N									無報警（可省略）
	H									上限控制/報警
	L									下限控制/報警
供電方式	N									AC220V供電（可省略）
供電方式	W									DC24V供電
溫度傳感器長度	L									見外形結構圖，填上具體的數值，單位mm
