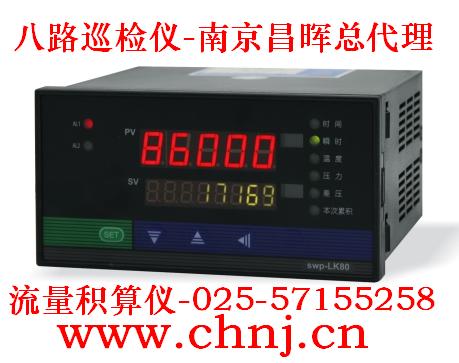

八路巡檢儀SWP-MD80、流量積算儀



產品名稱：八路巡檢儀SWP-MD80、流量積算儀 產品編號：Pro2010123102431 產品型號：SWP-MD80 系列 更新時間：2010.01.23 企業單位：昌暉 更多產品圖片：

產品詳細介紹：

SWP-MD806、SWP-MD807、SWP-MS806、SWP-MS807八路巡檢儀主要特點

1、香港昌暉自動化系統有限公司巡檢儀適用于巡回檢測八路測量信號。

2、多路巡檢儀各通道可同時輸入不同的分度號，采用***新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入

信號改為另一種輸入信號。

3、可選擇各輸入通道統一報警控制輸出（或統一變送輸出）或各輸入通道分別報警控制輸出（或分別變送輸出）。各通

道統一報警控制輸出可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記憶（巡回

至有報警通道時輸出報警，巡回至無報警的通道時則不報警）。

4、巡檢儀可帶串行通信輸出，與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。

SWP-MD80/SWP-MS80八路巡檢儀外型尺寸及開孔尺寸

八路巡檢儀型號 八路巡檢儀外型 八路巡檢儀外型尺寸和開孔尺寸 SWP-MD806-00 SWP-MD806-02 SWP-MD807-01 SWP-MD807-02              儀表尺寸:160×80×140mm        開孔尺寸:152×76mm        重 量:400g   SWP-MS806-00 SWP-MS806-02 SWP-MS807-01 SWP-MS807-02                儀表尺寸:80×160×140mm        開孔尺寸:76×152mm        重 量:400g       SWP-MD808-01                儀表尺寸:80×160×140mm         開孔尺寸:76×152mm         重 量:400g         儀表由兩部分組成           SWP-MS808-01              儀表尺寸:80×160×140mm        開孔尺寸:76×152mm         重 量:400g         儀表由兩部分組成

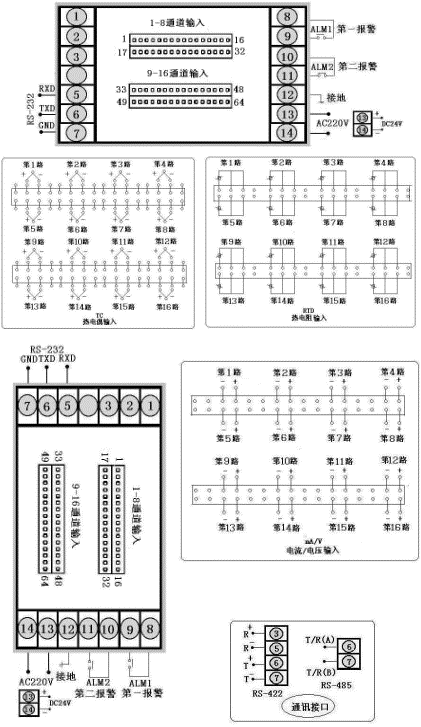

SWP-MD806/SWP-MS806/SWP-MD807/SWP-MS807八路巡檢儀接線圖

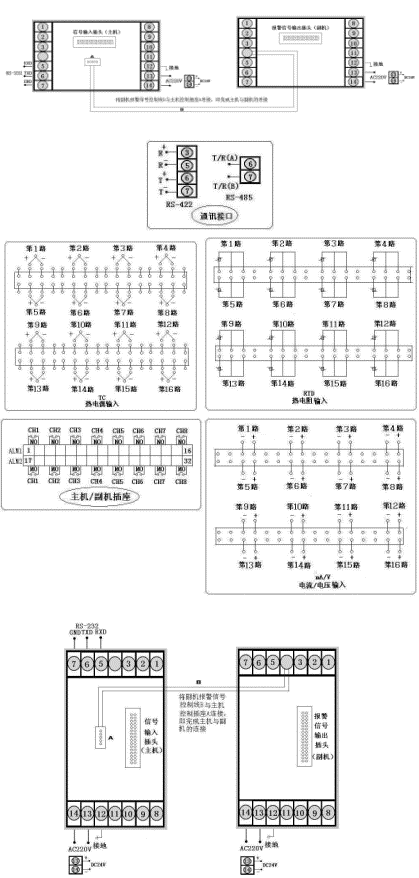

SWP-MD808/SWP-MS808八路巡檢儀接線圖

SWP-MD80/SWP-MS80八路巡檢儀選型表

巡檢儀型號 代       碼 說                明 SWP- □□□-□□-□-□□-□-□　　   新系列香港昌暉儀表 外形特征 M MS                     橫式巡檢儀   豎式巡檢儀 外形尺寸 8                   160×80mm（橫），80×160mm 控制作用 06 07 08                 八路巡檢顯示儀   八路巡檢儀統一報警/統一控制輸出   八路巡檢儀分別報警/分別控制輸出 通訊方式 □               參見“通訊方式” 變送輸出方式 □             參見“變送輸出方式”變送輸出自動對應當前測量值 輸入類型 □           參見“輸入類型” 第一報警方式 N H L         無報警（可省略）   上限控制/報警   下限控制/報警 第二報警方式 N H L       無報警（可省略）   上限控制/報警   下限控制/報警 報警記憶功能 K 　　     帶報警記憶功能   不帶報警記憶功能（***常用八路巡檢儀） 供電方式 W T     DC24V供電   AC90～265V供電（開關電源）   AC220V供電（線性電源，省略）

儀表輸入類型 代碼 輸入類型 測量范圍 代碼 輸入類型 測量范圍 代碼 輸入類型 測量范圍 01 B 400-1800℃ 09 Pt100.1 -99.9～199.9℃ 17 30-350Ω -1999～99999d 02 S 0-1600℃ 10 Cu50  -50～150.0℃ 18 特 殊 規 格 用戶特定 03 K 0-1300℃ 11 Cu100  -50～150.0℃ 19 4-20mA開方 -1999～99999d 04 E 0-1000℃ 12 4-20mA  -1999～99999d 20   0-10mA開方 -1999～99999d 05 T -200～400℃ 13 0010mA  -1999～99999d 21 1～ 5V開方 -1999～99999d 06 J 0-1200℃ 14 1-5V  -1999～99999d 22 0～5V開方 -1999～99999d 07 Wre 0-2300℃ 15 0-5V  -1999～99999d 23 可切換輸入 詳見下表　 08 Pt100 -200～650℃ 16 0-20mA  -1999～99999d 24 頻率輸入　 0～5kHz　 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下： 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 01 B 05 T 09 Pt100.1 14 1-5 V 18 1-5V開方 02 S 06 J 10 Cu50 15 0-5 V 19 0-5V開方 03 K 07 WRe 12 4-20mA 16 4-20mA開方 　 　　 04 E 08 Pt100 13 0-10mA 17 0-10mA開方 　 　 變送輸出方式 選型代碼 0 2 3 4 5 8 輸出方式 無輸出 4～20mA 0～10mA 1～5V 0～5V 特殊規格 通訊方式 選型代碼 0 2 4 8 9 通訊方式 無通訊 RS-232 RS-422 RS-485 特殊規格 注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請在訂貨時詳細注明各通道的輸入信號類型。 注2：巡檢儀統一控制/統一報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送 控制輸出。統一控制/報警輸出儀表無特殊說明提供不帶報警記憶的儀表。 注3：巡檢儀分別控制/統一報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨 立。或各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出。此時儀 表由主機、輔機（兩臺儀表）構成。 注4：不帶報警記憶功能：巡測至當前通道有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。 注5：帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道 均無報警方停止輸出。   香港昌暉自動化系統有限公司八路巡檢儀型號舉例： 例1、SWP-MD806-00-03-N 八路溫度巡檢儀，儀表無通訊和變送輸出，K分度號（wn****）輸入，儀表為外型為160×80mm橫式。 例2、SWP-MS807-01-12-HL 八路壓力巡檢儀，儀表無通訊和變送輸出，K分度號（wn****）輸入，帶統一報警/控制輸出，儀表為AC220V供儀電，表 外型為80×160mm豎式。 例3、SWP-MS807-02-23-HL 八路巡檢儀，儀表無通訊，帶一路統一4-20mA變送輸出，4-20mA分度號（wn****）輸入，帶統一上、下限報警/統一控制 輸出，儀表為AC220V供電，儀表外型為80×160mm豎式。 例4、SWP-MD808-01-08-HL 八路巡檢儀，儀表無通訊和變送輸出，Pt100分度號（wn****）輸入，帶每一路輸入分別帶上、下限報警/控制輸出，儀 表為AC220V供電，儀表外型為160×80mm橫式，全套儀表為兩臺構成。 例5、SWP-MD806-00-08-N 例6、SWP-MD806-00-10-N 例7、SWP-MS806-00-23-N 例8、SWP-MD806-00-12-N 例9、SWP-MD806-00-02-N 例10、SWP-MS806-00-03-N 例11、SWP-MD806-02-03-N 例12、SWP-MD806-02-08-N 例13、SWP-MD806-02-10-N 例14、SWP-MD807-01-03-HL 例15、SWP-MD807-01-08-HL 例16、SWP-MD807-01-10-HL 例17、SWP-MD807-02-03-N 例14、SWP-MD807-02-08-N
