液晶64路巡檢儀



產品名稱：液晶64路巡檢儀 產品編號：Pro2010123105538 產品型號：LCD-SSR-M系列 更新時間：2010.01.23 企業單位：昌暉 更多產品圖片：

產品詳細介紹：

液晶64路液晶巡檢儀概述

SWP-LCD-SSR-M智能化64路巡檢儀是一種智能化多功能二次儀表，適合于對多輸入回路進行巡回

檢測，報警控制及數據遠傳。

液晶64路液晶巡檢儀特點

1、設計上吸納了當今電腦的結構思路，硬件上采用內帶快閃存儲器的新型微處理器，軟件上引入中

文WINDOWS的框架思路。

2、在人機操作與觀察界面上都對傳統的儀表做了挑戰性的改革，以中文菜單引導組態操作，以集中

或分頁畫面顯示各通道的測量及報警結果，簡潔直觀地給人以智能的感受。

3、可接受多達64路同類型或不同類型被測輸入信號，根據用戶設定要求完成從信號采集，數據顯

示，報警狀態及數據傳送的全過程。

4、操作簡單，儀表抗干擾性能強，可靠性高。

液晶64路液晶巡檢儀外形

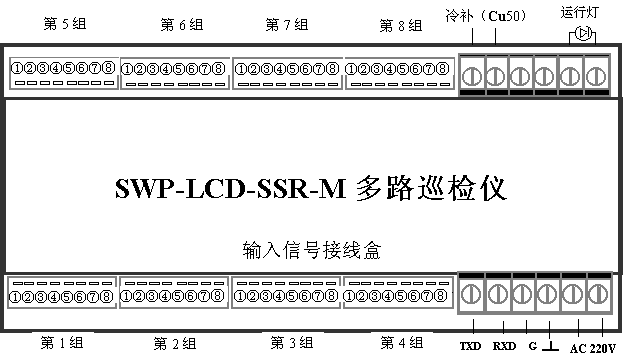

液晶64路液晶巡檢儀接線圖

第１組中①②③④對應的輸入回路號為第1路；⑤⑥⑦⑧對應的輸入回路號為第2路；

第２組中①②③④對應的輸入回路號為第3路；以此類推，最后為第16路。

輸入信號接線圖

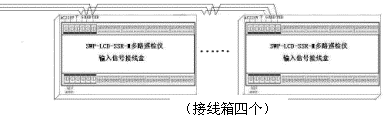

儀表與輸入盒的連接

每一接線盒最多可接32路輸出信號，每臺儀表主機最多可接4個接線盒--128路輸出。

液晶64路液晶巡檢儀選型表

型      號 代      碼 說         明 SWP-LCD-SSR -□□□-□□-□-□-□　　 新系列 外  形  特  征 M                   大屏幕帶背光液晶顯示儀表 外  形  尺  寸 8                 144×144×220mm 輸  入  通  道 16 32 48 64               16路信號輸入 32路信號輸入 48路信號輸入 64路信號輸入 通  訊  方  式 0 2 8             無通訊 RS-232通訊 RS-485通訊 輸  出  方  式 0 1 2 3 4           無報警/控制輸出 統一報警/輸出 分別上、下限報警/控制輸出 上限或下限報警輸出 特殊規格（請注明） 輸  入  類  型 □　　         詳見“輸入信號類型” 報  警  點  數 0 1 ... 128       無報警 1組報警輸出 ... 128組報警輸出 供  電  方  式 T AC220V供電

信號輸入類型

代碼 輸入類型 測量范圍 代碼 輸入類型 測量范圍 代碼 輸入類型 測量范圍 01 B 400～1800℃ 09 Pt100.1 -99.9～199℃ 17 30～350Ω -1999～99999d 02 S 0 ～1600℃ 10 Cu50 -50～150.0℃ 18 特 殊 規 格 用 戶 特 定 03 K 0 ～1300℃ 11 Cu100 -50～150.0℃ 19 4～20mA開方 -1999～99999d 04 E 0 ～1000℃ 12 4～20mA -1999～99999d 20 0～10mA開方 -1999～99999d 05 T -200～400℃ 13 0～10mA -1999～99999d 21 1～5V開方 -1999～99999d 06 J 0～1200℃ 14 1～5V -1999～99999d 22 0～5V開方 -1999～99999d 07 Wre 0 ～2300℃ 15 0～5V -1999～99999d 23 可切換輸入 詳見下表　 08 Pt100 -200～650℃ 16 0～20mA -1999～99999d 24 頻率輸入　 0～5kHz

全切換輸入分度號表

代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 01 B 05 T 09 Pt100.1 14 1～5V 18 1～5V開方 02 S 06 J 10 Cu50 15 0～5V 19 0～5V開方 03 K 07 WRe 12 4～20mA 16 4～20mA開方 　 　　 04 E 08 Pt100 13 0～10mA 17 0～10mA開方

選型舉例

型號：SWP-LCD-SSR-M816-22-09-16-T

16路輸入通道，通訊方式為RS－232，輸出方式為分別上、下限報警輸出，輸入類型為Pt100.1，

報警輸出點數為16，供電方式為AC220V電源。
