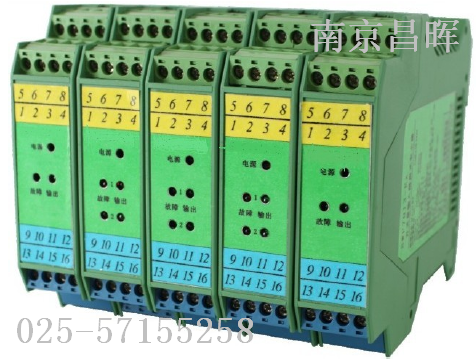

產品名稱：SWP-201-AI-50-22-B、SWP-201-AI-50-20-B單相可編程智能電力模塊
瀏覽：
添加時間：2016-08-30 15:32:56
推薦度：

產品介紹：

SWP-20系列單相可編程智能電力模塊采用交流采樣技術，能分別測量單相電網中的電流，電壓，功率等電參數，可選配顯示模塊，通過顯示面板的按鍵設置內部參數。帶RS-485通訊接口,采用Modbus協議；也可將電量信號轉換成標準的直流模擬信號輸出；***多可帶2路繼電器報警輸出。

規 格		說明
功能		·多種參數測量:電流/電壓/頻率/有功功率/無功功率/視在功率/功率因數 ·報警輸出功能:常開繼電器 ·高精度:0.5級 ·變送(PV)輸出:DCV,DCI ·通訊功能:RS-485、RS-232
電源		85-260VAC(50/60Hz) 24VDC AC22V線性電源
功率消耗		＜5VA
顯示類型		7段LED顯示[紅色]
精度等級		電流、電壓：0.5級；頻率：0.05Hz；有功功率：0.5級；無功功率：1.0級
設定類型		前面板按鍵設定
輸入	標準值	電壓：100V，200V，300V，400V，500V 電流：1A，5A或由客戶指定
	過載	電流：持續1.2倍，瞬時10倍/1秒電壓：持續1.2倍，瞬時2倍/1秒
	頻率	45-65HZ
輸出	繼電器	250VAC 5A
	電流	0-20mADC,4-20mADC 負載≤500Ω
	電壓	0-5VDC,1-5VDC 輸出能力≤250Ω
通訊	功能	MODBUS協議,SWPBUS協議
	波特率	300，600，1200,2400,4800,9600bps
	接口	RS-485、RS-232
報警輸出		帶回差報警輸出 ON/OFF 全量程
采樣時間		0.5秒
耐壓		2000VAC 50/60Hz 1分鐘
抗振動		0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時
絕緣強度		Min.100MΩ(at 500VDC)
抗干擾		模擬方波發生器干擾（脈沖寬度μs）±2kV
記憶保持		約:10年.(使用無電壓半導體記憶型)
環境溫度		-10~55℃(未結冰狀態)
儲存溫度		-20~60℃(未結冰狀態)
環境濕度		35-85%RH
重量		140-600g

SWP-201AI、SWP-201AV、SWP-201AP、SWP-201AQ、SWP-201AS、SWP-201AF、SWP-201AE、SWP-201PF系列選型普：

型號	代碼								說明
SWP-201	-□□	-□	□	-□	-□	□	-□	/□	單相可編程智能電力模塊
模塊功能	-AI -AV -AP -AQ -AS -PF -AF -AE								交流電流模塊交流電壓模塊有功功率模塊無功功率模塊視在功率模塊功率因數模塊交流頻率模塊交流電量集中顯示模塊
電流輸入范圍	-0 -1 -5								無電流輸入 0-1A 0-5A
電壓輸入范圍	□								參見“輸入電壓”
第一路輸出方式	-□								參見“輸出方式”
第二路輸出方式	-□								參見“輸出方式”
輸出兩路隔離	-A -B								輸出兩路隔離輸出兩路不隔離
供電方式	-W -T								DC24V供電 AC85～260V供電（開關電源） AC220V（線性電源，默認）
顯示	-D								帶顯示模塊
